注塑模推出機構介紹

當注塑件注塑成型后,我們等到塑膠件冷卻后,用一套裝置把塑膠件從模具中頂出,我們也稱之為脫模過程,我們通常就稱這個推出機構稱之為注塑模推出機構為推出機構,有的人也稱之為脫模機構,還有人稱它為頂出機構,凡此種種,都是只是一個簡單的動作,推出注塑件.

注塑模推出機構的構成

1:推出部分

2:復位部分

注塑模推出動作設計

有三種方法可以進行推出動作設計分別是

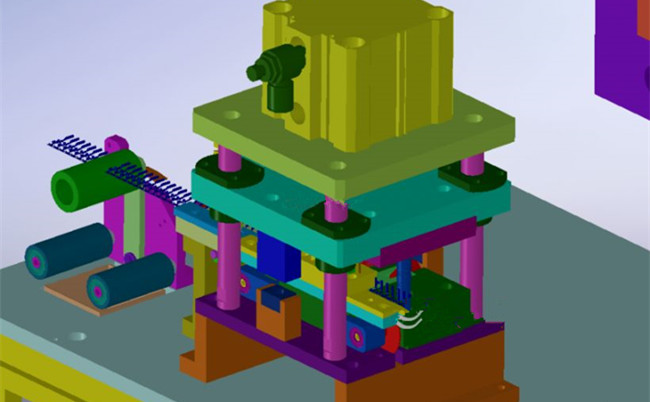

1:設計使用機械來推出機構

這樣做的好處非常簡單,在注塑過程中,一般溫度都在200攝氏度左右,高溫非常危險,所以這種方便減少了人工的參與,安全性能方便提高了很多,另外在產品一致性方便可以保證一致性,因?yàn)闄C(jī)械加工都是完成的同一個步驟,缺點就是人不在注塑機方便,如果發現不良塑膠件,需要等到塑膠件注塑完成后一段時間才才能發現.

2:設計使用手動推開機構

這種方法很顯然現在越來越少,最重要的原因也跟樓上說的一樣,溫度太高,人手動推模可能會發生意外情況太多,不建議使用

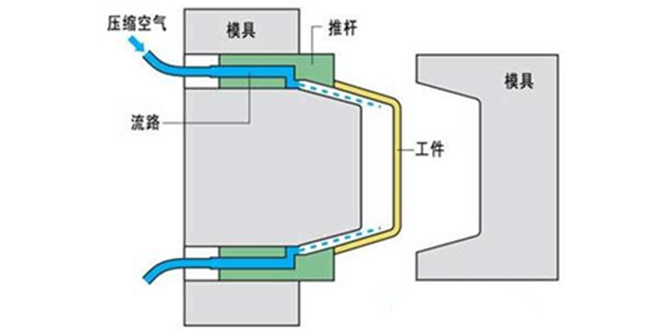

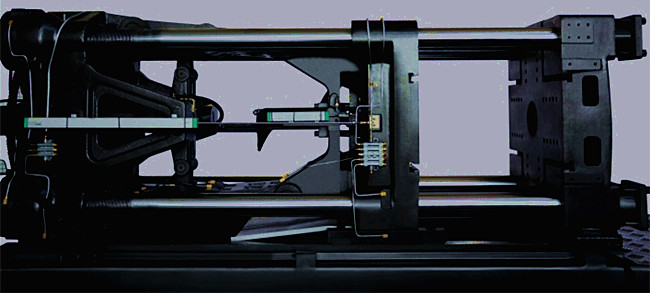

3:設計使用氣動進行推模

這種方法的好處是磨損小,功耗小,安全系數高,但是效率相比機械推出機構來說會低一些.

綜合以上三種可能,我們采取的為機械推出機構來完成塑膠件的推出.

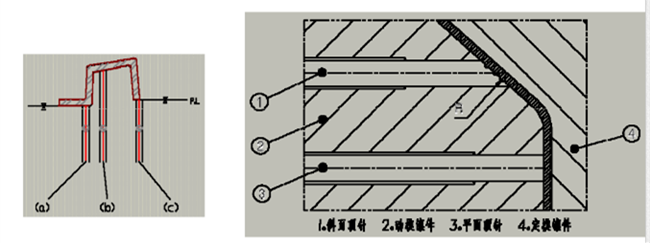

在設計中需要注意的事項

1:為了獲得較大的頂出力,我們設計的時候可以在垂直壁厚的下方

2:模具的頂桿在加工時設計為直角或者垂直,這樣更方便于加工.

注意到這兩個要求,一般的簡單脫模,就非常容易了.如果遇到比較復雜的脫模,需要設計兩種或者兩種以上的脫模方式同時進行脫模.

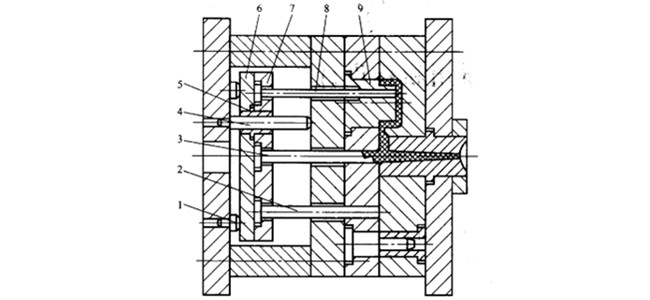

推出機構的復位

脫模機構在完成了塑膠件脫模之后,我們需要保證推出機構進行復位來進行下一次運動,在這個過程中,推薦板之外,其他的脫模機構必須要恢復到初始位置,需要復位的組件如下

1:推出機構中的復位桿 需要復位

2:推出機構中的彈簧

3:推出機構中的推桿和推管等.

按照這樣的方法設計,推出機構基本能把簡單的推出塑膠件

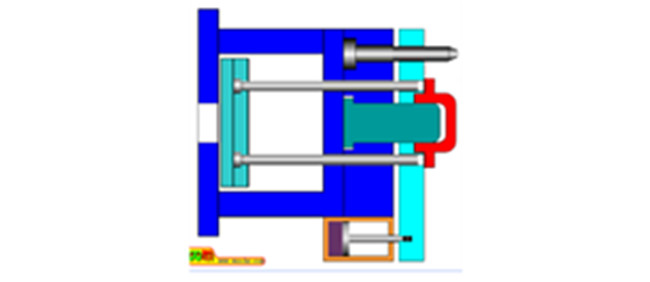

如遇到復雜的需推出件,我們可以采用兩次推出的方法.第一次設計為通過彈簧或者拉桿來完成,后一次推出通過簡單的推出機構來完成.如圖.
