在前面我們講過1*9不對稱光模塊塑膠外殼,今天我們講的是單纖雙向光模塊塑膠外殼,雖然有極小差微的區別,但是使用上卻遠遠不同.

1*9不對稱光模塊主要側重于單個光纖雙向傳播,單纖雙向光模塊更側重于節省光纖資源

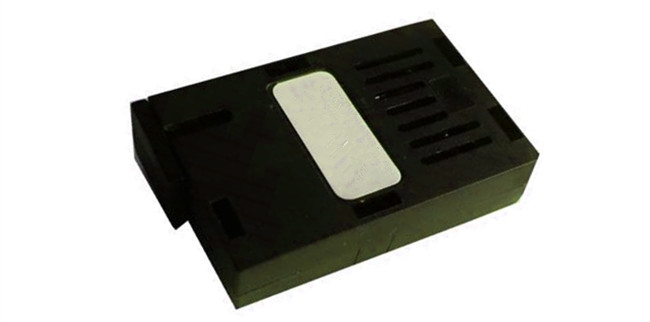

單纖雙向光模塊介紹

光模塊單纖雙向我們稱之為BiDi,這個就是一種利用WDM的光技術,同時發收兩個不同方向的中心波長,用來實現一根光纖雙向進行光信號的傳播(傳輸).

一般情況下,我們使用的1*9光模塊都是雙纖,一個發射,一個接受,兩個端口.

所以我們在設計1*9單纖雙向光模塊塑膠外殼的時候

1:我們采用單個插孔,同時為了識別,單纖處進行凹陷處理

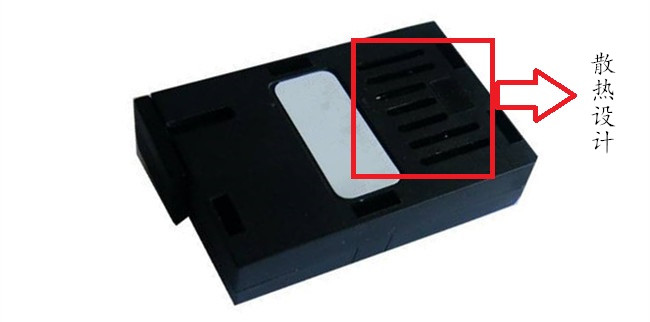

2:更容易散熱,正反面同時進行開出7個長方形孔

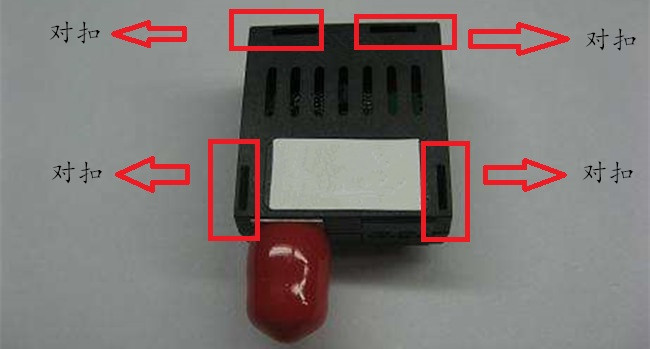

3:為了防止破壞,使用兩面互扣式

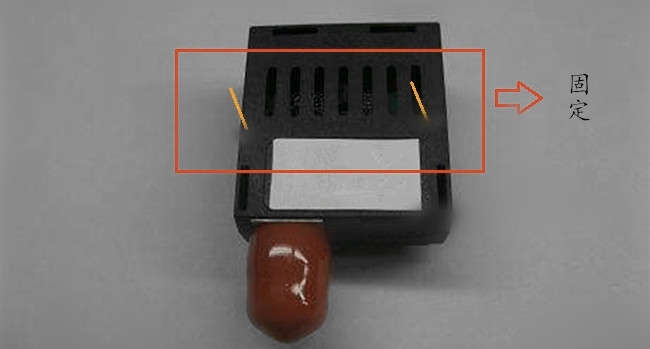

4:為了方便光模塊的固定,我們采用兩個頂針進行鑲嵌到塑膠制品中

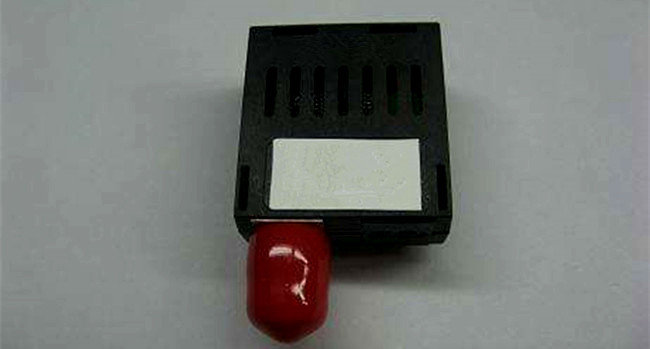

這樣,我們的光模塊塑膠制品就設計完成,如圖

在這個單纖雙向向光模塊塑膠外殼中,針對塑料我們的選擇也是把握幾點

1:光模塊一直處于光電信號轉換中,會產生大量的熱量,要求單纖雙向光模塊塑膠外殼需要有耐熱的特性.

2:光模塊主要為光電轉換,防靜電是一個必須的對塑膠外殼的要求,一般情況下要求達到碳纖增強防靜電級別.

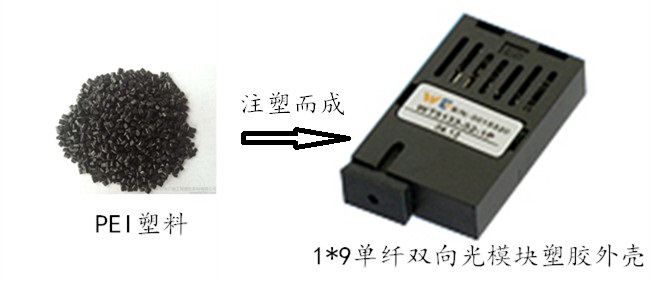

所以我們針對以上兩個原因,我們選取的塑料為PEI塑料

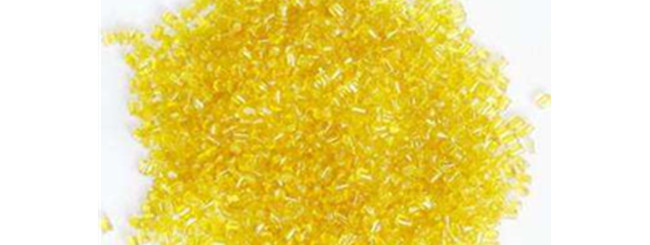

PEI塑料介紹:

PEI塑料他是一種非常優良的平衡性塑料,通常會用在電子,航空以及電機等工業或消費電子中,常常我們還會使用PEI塑料用在傳統的產品中或者光纖連接器,汽車領域等等.

PEI因具有高溫不變形,有比較高的耐磨的特性,同時剛性也比較高,做出來的產品尺寸非常穩定,當PEI塑料中加入碳纖維,纖維或者其他填料,這樣還可以增加改性

PEI塑料在做1*9單纖雙向光模塊塑膠外殼的時候,可以呈現不同的顏色供客戶選擇,客戶的選擇也多種多樣,有PEI琥珀透明色,茶色透明,淺琥珀透明色,黑色,白色,灰色,紅色,藍色等等,可依據提供的樣板進行任意搭配.

1*9單纖雙向光模塊塑膠外殼可根據PEI塑料進行改性

1:使用PEI+PTFE系列

2:PEI碳纖維增強系列

3:玻璃纖維增強系列

4:石墨+PEI系列

5:PEI+石墨+PTFE+玻纖系列

6:PEI超韌性系列

7:PEI防靜電系列,抗靜電極系列

8:PEI抗化學腐蝕系列

9:PEI導電劑系列

綜上所述:1*9單纖雙向光模塊塑膠外殼(1*9外殼)可以使用PEI塑料進行制作,根據不同的客戶要求,不同的模板,不同的欣賞眼光,進行制作不同顏色,不同的圖案的光模塊塑膠外殼.如果外殼性能不同,還可以根據塑料中添加劑進行改良.達到客戶需要的要求.
